Santa Marta de Tera a vista de albañil.-


SANTA MARTA DE TERA, ZAMORA, VISTA POR UN ALBAÑIL.-

Desde que comencé a trabajar en los ladrillos, el mundo inmenso de la construcción, me enseñaron a observar los aparejos, los plomos, las alineaciones e incluso los desplomes en las obras en las que interveníamos. Un día, de un me de octubre, con diecisiete años, me encontré de la noche a la mañana con un pico en la mano, una zanja por abrir y un futuro que a partir de ahí ya no dejaría nunca de estar relacionado con la edificación.
La obsesión de los que me enseñaron por las líneas perfectas, se quedo grabada en mi mente y ahora cada vez que entro en una obra a mis setenta años, mis ojos, si los hay, detectan rápidamente esos defectos.
Y eso mismo me pasa con los monumentos que visito, pero mirados con la perspectiva del paso del tiempo, de las formas de hacer de nuestros antecesores y de los medios de los que disponían.
Pero vayamos al monumento que quiero analizar hoy: la iglesia del antiguo convento, ya inexistente, de Santa Marta de Tera, Zamora.
El sistema elegido para describiros el trabajo es una foto y sobre ella unos trazos con “los defectos” que encuentro en sus hiladas, desplomes o desniveles, etc etc. ¿Empezamos?


Santa Marta de Tera, esta situada a orillas del rio Tera, a unos 30 kilómetros al oeste de Benavente por la N-525 en dirección a Galicia.
Antes de nada deciros que Santa Marta de Tera era la iglesia de un monasterio del que se tienen datos y que posiblemente en el lugar de la actual iglesia la hubiese ocupado anteriormente una iglesia visigoda, ya que su ábside de forma cuadrada no era normal en el románico.

Foto 1.- Fachada norte de la nave y este del Transepto.-


1.- Si os fijáis la ejecución de la fachada varia considerablemente. Los mampuestos no son iguales y las hiladas hacia la nave transepto se pierden o están mal trabadas
2.- Fijaros que moldura de ajedrezado jaques: se pierde y es sustituido por una piedra más pequeña y más arriba a forma de listel, pues las dimensiones de los bloques de piedra  no son iguales. Ocurre lo mismo en la parte inferior en el encuentro de las dos fachadas.
3.- Se pierde el listel jaques y es sustituido uno centímetros mas arriba por otra pieza de piedra de menores dimensiones.
4.- La moldura ajedrezada envuelve al contrafuerte, pero inmediatamente debajo la moldura acanalada no lo hace
5.-En el contrafuerte a la izquierda de la puerta de repente se rompe la traba que viene formando la fabrica y prácticamente las llagas se superponen, entre las dos molduras inferiores.
¿Por qué esas diferencias en el diseño y las escuadría?

Foto 2.-Estamos en la fachada sus del crucero, que da al cementerio.-


1.- Podemos observar en ella una ventana en la que el arco de medio punto en su acometida al apoyo izquierdo, según la foto, rompe la disposición de la colocación de las piedras que lo forman.
2.- No se ha medido exactamente el comienzo de la esquina y se quedan cortos. Hay que colocar dos piedras de pizarra verticales para igualar el paño.

Foto 3.- Fachada este del transepto sur.-


1.-Fijémonos en el desarrollo del arco del hueco. Toda la envoltura de ajedrezado jaques es perfecta pero el reparto y modulación de las piedras que forman el arco no lo es.
2.- Parte inferior del paño bajo la ventana, Mirar las distintas dimensiones en las escuadrías de los bloques de piedra. Incluso hay una pieza en forma de L para solucionar la traba. ¿Se estaban utilizando bloques provenientes de la antigua iglesia? No lo sé.
3.- Sobre la ventana os he marcado también las distintas formas que tiene cada piedra y sus dimensiones.
Aquí voy a dar una pequeña explicación de cómo se replantea una fabrica o un muro.
Realizada la cimentación, se solía excavar una pequeña zanja a su alrededor que se llenaba de agua para poder tomar el nivel igual en toda la superficie del templo. Una vez sacado dicho nivel y conocida la dimensión del bloque estándar, se colocaban unas reglas, miras, marcadas en cada esquina que se unían mediante cuerdas, tendeles, para mantener la nivelación.
¿Acaso la pizarra empleada en el templo no permitía uniformidad en los bloques? No lo se.

Foto 4.- Fachada sur del ábside y este del crucero sur.-


Vuelve a repetirse el tema de las molduras alrededor del contrafuerte. La inferior pasa y la superior no. Pero si nos fijamos en el número de hiladas ¿Qué observáis? En un lado tres y en el otro cuatro.
Podría ser que ¿existieran dos maestros distintos? No creo. Si sería posible dos grupos distintos o dos canteras distintas. Pero extraña, aunque Santa Marta de Tera el edificio románico más antiguo de la zona, los maestros tenían un pun de honor que les llevaba a hacer las cosas bien.

Foto 5.- Ventana en la fachada norte del crucero.-


1.- Primeramente vemos que  la moldura se interrumpe en el contrafuerte y en el mismo lugar se pierde el llagueado.
2.- Al lado derecho de la foto, entre las dos molduras, las hiladas son tres tipo y rematan en una pequeña. A la izquierda de la ventana solo se ven tres
3.-Encima del arco a la izquierda vemos unas piezas para intentar acompasar dos niveles distintos.
Entramos en el interior del templo.

Foto 6.- Paño encima del arco triunfal.-


Que el exterior de la nave presente distintos tipos de ejecución, para la mentalidad de la época no era extraño, ya que lo importante, donde estaba la realidad sacra del templo era en su interior. En la iglesia visigoda o visigótica de Melque, Toledo, se observa desfases el los paramentos exteriores y en cambio los interiores están cuidadísimos, señal de la importancia del interior respecto al exterior. Y esto seguirá así hasta que llegue el gótico, donde la envoltura alcanza aires de tanta grandeza como el interior.
Pues bien, justo encima del arco triunfal de Santa Marta de Tera encontramos un tremendo error constructivo.
Justo encima del arco, os he marcado en blanco las alineaciones de los distintos bloques de piedra y podéis observar como hay una discordancia y desnivel entre las distintas hiladas a derecha e izquierda del arco.
Constructor o constructores capaces de realizar una maravilla de conjunto como es Santa Marta de Tera, ¿Cómo pudieron cometer ese error justo ahí? Y una vez que se dan cuenta del mismo, no lo desmontan, si no que deciden regularizar el paño absorbiendo el desnivel de las hiladas.
Lo curioso es que a primera vista te pasa desapercibido y es cuando pasada la sorpresa inicial te dedicas a mirarlo tranquilamente cundo descubres estas cosas.

Foto 7.- Arranque de la bóveda en la fachada sur de la nave.-


Quizá esto sea rebuscar demasiado, pero está ahí, como una muestra mas, la rotura de la perfección en la construcción de Santa Marta de Tera. La bóveda se realiza con lajas y justo antes de llegar al arco triunfal dos bloques rompen la armonía de la construcción.
¿Por qué? Seguramente estaban en desuso y se aprovecho el lugar para darles un uso.
No tiene mayor importancia.

Foto 8.- Paño de cierre encima puerta de poniente.-


Fijémonos en la primera hilada encima del cordón de ajedrezado jaques: prácticamente hasta la mitad del paño mantiene en su parte superior la horizontalidad. Pero a partir de ahí comienza a descender hacia la izquierda, disminuyendo progresivamente la altura de las piezas.
En la siguiente hilada, con bloques más pequeños, se mantiene el mismo error ¿No usaban cuerdas para mantener el tendel? En la tercera hilada sucede lo mismo y es encima de esta cuando con una laja de piedra se regulariza la horizontalidad de la misma.
Los errores por encima vuelven a repetirse pero en menor cuantía.
Aquí surge una pregunta: ¿Es sustituido el maestro albañil y es otro el que resuelve los problemas? ¿Por qué esa diferencia en el tamaño de los bloques? ¿Había dos canteras? ¿Unos canteros construían por un lado y otro grupo por el contrario?
No lo sé. Santa Marta de Tera es en ese aspecto ara mi una gran incógnita. Cierto que es el templo más antiguo de la zona, pero ello no es óbice para errores de tal envergadura. A no ser que fuesen los propios monjes los constructores, cosa que dudo pues el monasterio tenía donaciones para atender de sobra la construcción de la iglesia.

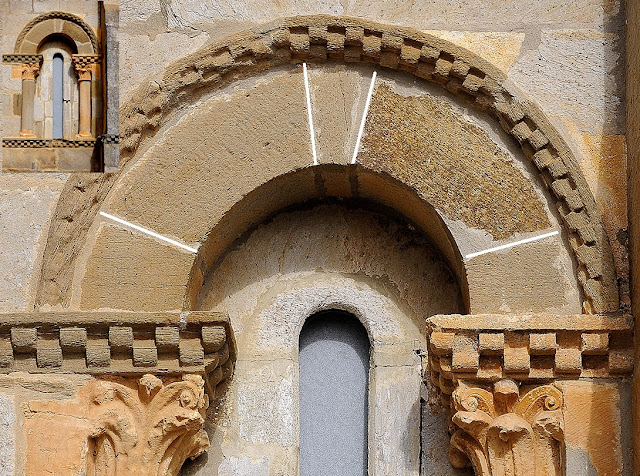

Foto 9.- Simetrias en las dovelas de los arcos de ventanas.-


He tomado el arco de un hueco cualquiera en la fachada exterior como ejemplo, pues además ya hemos visto otro caso.
Es curioso que las dovelas no guarden proporción y que la clave no esté en el centro del arco como debía ser.
¿Por qué el maestro acepto estas deficiencias? Para la realización de las dovelas de un arco se construía un molde y en el se repartían las medidas de las piedra que luego se pasaban al maestro cantero para que el las realizase. De acuerdo con ello y en función de las distintas divisiones, el cantero tenía  moldes en un arco de cuatro dovelas, de tal forma que las dovelas debían ser iguales y la clave se ajustaba al cierre.
Si observáis los distintos arcos de ventanas, incluso de los arcos formeros, veréis pequeños fallos como estos y en algunos casos más graves, pero es cuestión que la próxima vez que vayáis os fijéis vosotros mismos.
No quiero cansaros mas. Eso sí, tener en cuenta las dificultades de la época para realizar todos los trabajos constructivos, tanto los de ejecución en cantera como los de construcción propiamente dichos. Pero también es cierto que las normas constructivas venían observándose desde tiempos remotos. Y aunque la arquitectura romana se había perdido, se mantenían ciertas reglas constructivas que no se debían olvidar nunca: dimensión del bloque, perfección de las hiladas y reparto simétrico en las dovelas de los arcos.
Y por supuesto no consideréis estas observaciones como una denigración del monumento, sino todo lo contrario. Santa Marta de Tera es una maravilla y tiene detalles constructivos y escultóricos dignos de ser mirados con verdadero arrobo.
Hasta la próxima, ser felices.
Antonio
